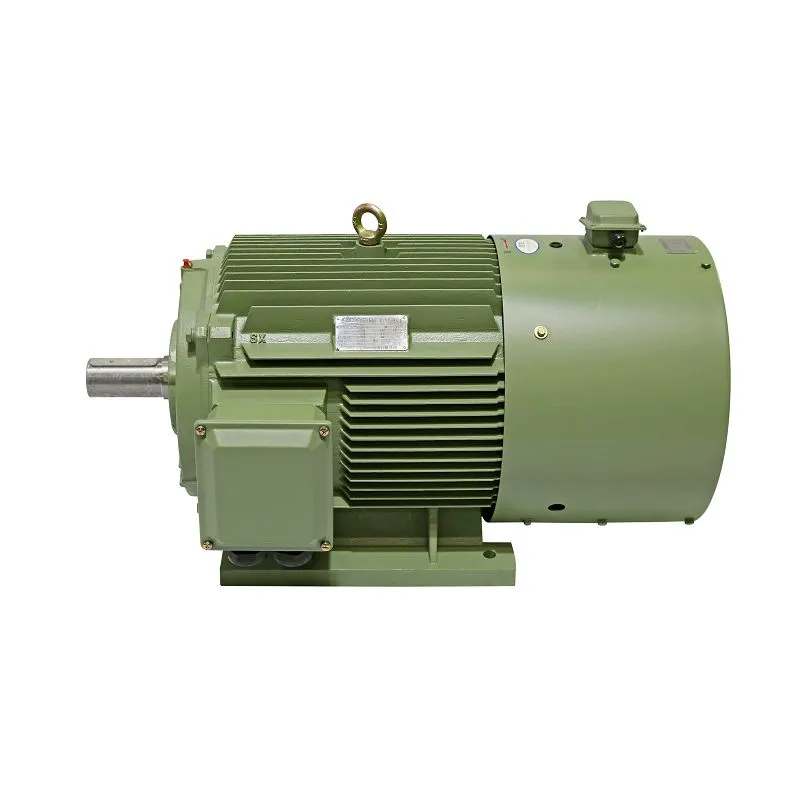

IEC LV motors

YE3 sērijas maiņstrāvas zemsprieguma IEC LV motoru neatkarīgi izstrādājis uzņēmums SIMO. Dzesēšanas šķidruma režīms ir IC411, kas atbilst GB/T 755 Rotējošās elektriskās mašīnas — Novērtējumi un veiktspēja un JB/T 13299 specifikācijas YE4- sērijas (IP55) augstas efektivitātes trīsfāzu indukcijas motoram (rāmja izmērs { {8}}). Tā efektivitātes vērtība atbilst 2. pakāpes energoefektivitātes standartam GB 18613-2020 un atbilst lE4 starptautiskajam standartam IEC 60034- Viena ātruma trīsfāzu indukcijas motoru energoefektivitātes pakāpe. Šī produktu sērija var pilnībā aizstāt novecojušos zemsprieguma trīsfāzu asinhrono motoru produktus, piemēram, Y, YGM, YGM2, YE2 un YE{17}}motoru sērijas.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Nosaukums

IEC LV motors

Īss ievads

IEC standarts galvenokārt tiek izmantots tādās Eiropas valstīs kā Zviedrija, Vācija, Francija, Apvienotā Karaliste utt. GB standarta motors mūsu valstī ir līdzīgs IEC standarta motoram. IEC standarta motora darba frekvence ir 50 Hz, darba spriegums ir 380 V, un atbilstošais motora sinhronais ātrums ir 3000 RPM 2-polu motoram; 4-polu motors 1500 RPM; 6-polu motors 1000 apgr./min. Slaveni motoru zīmoli ir ABB motori, SIEMENS motori, LS (LEROY SOMER), Emerson un Lysima motori.

IEC standarta aizsardzības līmeņa definīcija

IP ir IEC standartā aprakstītā motora aizsardzības metode, kas parasti sastāv no IP + diviem cipariem. Katram ciparam ir noteikta nozīme. Pirmais cipars apzīmē aizsardzības pasākumus pret cietu iekļūšanu. Otrais cipars apraksta aizsardzības pasākumus, lai novērstu šķidruma iekļūšanu.

Pirmais skaitlis ir definēts šādi:

0 Neaizsargāts motors bez īpašas aizsardzības

Motors ar stabilu aizsardzību, kas lielāks par 50 MM, var novērst lielu cilvēka ķermeņa daļu nejaušu pieskārienu vai tuvošanos spriegumaktīvajām vai rotējošām daļām korpusa iekšpusē. Var novērst cietu svešķermeņu, kuru diametrs ir lielāks par 50 mm, iekļūšanu korpusā

Motori, kuru cietā diametra diametrs ir lielāks par 12 mm, var novērst cietu svešķermeņu, kuru diametrs ir lielāks par 12 mm, iekļūšanu korpusā

Motori, kuru cietā diametra diametrs ir lielāks par 2,5 mm, var novērst instrumentu vai vadu, kuru diametrs ir lielāks par 2,5 mm, pieskārienu vai tuvošanos spriegumaktīvajām vai rotējošām daļām korpusa iekšpusē.

4. Motori ar cieto aizsardzību, kas lielāka par 1 mm, var novērst vadu vai sloksņu, kuru diametrs vai biezums ir lielāks par 1 mm, pieskārienu vai tuvošanos spriegumaktīvajām vai rotējošām daļām korpusa iekšpusē.

5. Putekļu necaurlaidīgiem motoriem ir jāiztur ūdens šļakatas jebkurā virzienā bez jebkādas kaitīgas ietekmes

Galvenie tehniskie parametri

Rāmis	H315-H355
Jaudas tvērums	200 kW
spriegums	380V, 400V, 415V, 460V, 490V, 660V, 690V
Biežums	50 Hz, 60 Hz
Poļu skaits	2P, 4P, 6P, 8P, 10P
Ātrums	3000 apgr./min., 1500 apgr./min., 1000 apgr./min., 750 apgr./min., 600 apgr./min.
Dzesēšanas metode	IC411
Aizsardzības pakāpe	IP55
Izolācijas klase	F (155 grādi), H (180 grādi)
Nodoklis	S1, S4, S5, S6, S9
Montāžas veids	B3
Standarta	IEC
Efektivitātes pakāpe	IE3
